RWU55-F 循环滚子轴承INA滑块 产品信息整理
产品基本信息
产品名称: RWU55-F 循环滚子轴承滑块
产品类型: 带满装循环滚珠导引系统的标准滑块
应用场景: 用于直线循环滚珠轴承和导轨组件，适用于油润滑或脂润滑

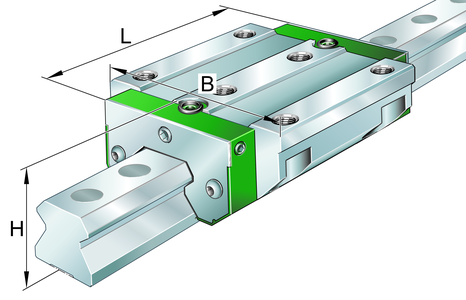

主要尺寸和性能数据
高度（系统）: H70 mm
滑块宽度: B140 mm
滑块总长: L172.7 mm
动态负载额定值:
C1: 36,000 N
C0: 320,000 N
静态力矩额定值:
关于X轴: M0x 3,287 Nm
关于Y轴: M0y 7,404 Nm
关于Z轴: M0Z 6,667 Nm
重量: ≈m 5.24 kg
安装尺寸
滑块定位边到导轨定位边的距离: A 143.5 mm
J B尺寸: 116 mm
导轨宽度: b53 mm
定位边到孔的距离: A2 12 mm
其他关键尺寸:
L: 1127 mm
LS: 2.75 mm
JL: 95 mm
JLZ: 70 mm
H（系统自由空间）: 111 mm, 432 mm, 512 mm
T（螺纹深度）: 518 mm, 614.8 mm
固定螺丝:
G2: M14 (DIN ISO 4762-12.9)，最大紧固扭矩140 Nm[资料1-第2页-G2 M A140 Nm Maximum tightening
K3: M12 (DIN ISO 4762-12.9)，最大紧固扭矩140 Nm[资料1-第2页-K3 M A140 Nm Maximum tightening
K6: M12 (DIN 7984-8.8)，最大紧固扭矩83 Nm[资料1-第2页-K6 M A83 Nm Maximum tightening
孔径: D 212.5 mm
润滑连接器信息
润滑连接器位置及尺寸:
位置1: A 38.1 mm, 连接器N 3M6, 最大允许螺丝深度6 mm
位置2: A 48.1 mm, 连接器N 4, 最大允许螺丝深度6 mm
JL位置: 632.9 mm
相邻结构中的润滑孔最大直径: N 2 6 mm
