SCHAEFFLER RWU35-F 循环滚子轴承INA滑块 技术资料整理
核心结论：文档为 SCHAEFFLER 品牌 RWU35-F 型号循环滚子轴承滑块的技术概览，包含产品型号信息、主要尺寸与性能数据、安装尺寸及补充说明。
一、产品基础信息
产品名称：循环滚子轴承滑块
产品特性：带满装循环滚珠导引系统的标准滑块，适用于直线循环滚珠轴承和导轨组件，支持油润滑或脂润滑
文档查看时间：2025 年 11 月 11 日 13:55:30 CST
备注：资料表仅含所选产品技术资料概览，如需更多信息可通过品牌官网联络表咨询
二、产品型号参数
| 参数名称 | 数值 | 说明 |
|---|---|---|
| Size code（尺寸代码） | 35 | - |
| Version（版本） | F | - |
| Carriage design（滑块设计） | Standard | 标准滑块 |
三、主要尺寸和性能数据

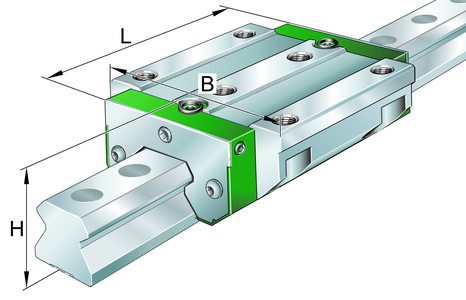

H（系统高度）：48 mm
B（滑块宽度）：100 mm
L（滑块总长度）：122.9 mm
C（动态载荷额定值）：59,000 N
C0（动态载荷额定值）：140,000 N
M0x（绕 X 轴静态力矩额定值）：1,200 Nm
M0y（绕 Y 轴静态力矩额定值）：2,150 Nm
M0Z（绕 Z 轴静态力矩额定值）：1,950 Nm
≈m（重量）：1.75 kg
四、安装尺寸参数
A1：33 mm，滑块定位边缘到导轨定位边缘的距离
JB：82 mm
b（导轨宽度）：34 mm
A2：9 mm，定位边缘到孔的距离
L1：85.2 mm
LS：2.2 mm
JL：62 mm
JLZ：52 mm
H1（系统尺寸自由空间）：6.5 mm
H4：20.5 mm
H5：8 mm
T5（螺纹深度）：12 mm
T6：10.9 mm
G2：M10，下方固定螺丝（符合 DIN ISO 4762-12.9 标准）
G2 MA（最大拧紧力矩）：41 Nm
K3：M8，下方固定螺丝（符合 DIN ISO 4762-12.9 标准）
K3 MA（最大拧紧力矩）：41 Nm
K6：M8，下方固定螺丝（符合 DIN 7984-8.8 标准）
K6 MA（最大拧紧力矩）：24 Nm
D2（孔径）：8.6 mm
A3（润滑接头位置）：6.6 mm
N3（润滑接头）：M6
tN3（润滑接头允许最大螺丝深度）：6 mm
A4（润滑接头位置）：5.6 mm
N4（润滑接头）：6 mm
tN4（润滑接头允许最大螺丝深度）：6 mm
JL6（润滑接头位置）：24.4 mm
